在电力电子技术中，整流桥作为将交流电转换为直流电的重要装置，其可靠性直接影响整个电力系统的稳定性。整流桥损坏不仅会带来经济损失，还可能导致设备的其他部分损坏，甚至影响到人身安全。本文将深入探讨整流桥损坏的常见原因，并提供一些实用的预防和诊断建议，帮助您更好地维护和使用电力设备。
1.整流桥的工作原理

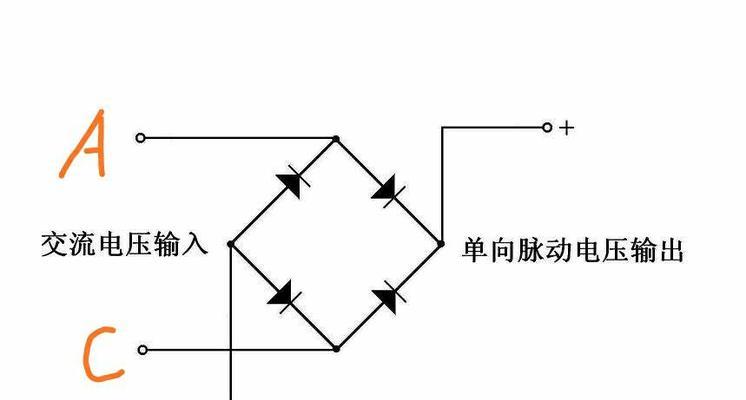

整流桥，也被称作桥式整流器，它包含四个或更多的二极管，按照特定的电路连接方式，能够将交流电转换为直流电。其工作原理基于二极管的单向导电特性，即只允许电流在一个方向流动。
2.整流桥损坏的原因
2.1过电压
当输入端出现瞬间高电压，如雷击或电网波动时，可能会产生过电压。过电压会导致整流桥中的二极管超出其反向耐压限制，从而导致二极管击穿损坏。
2.2过电流
整流桥在短路、过载或启动大电流设备时，可能会发生过电流。二极管在大电流下长时间工作，会因为过热而烧毁。
2.3热应力
整流桥在持续运行过程中会产生热量。如果散热不良或环境温度过高，二极管的温度将会超出其最大工作温度范围，导致其内部材料老化、性能下降，最终损坏。
2.4电气振动
电气振动是指电流的快速变化，这种变化会在整流桥中产生高频电压和电流波动，长期受到这种高频振动的影响，整流桥的二极管可能会提前老化，甚至损坏。
2.5质量问题
整流桥的质量问题，如设计缺陷、制造缺陷或材料不良，都是导致整流桥损坏的潜在原因。高质量的整流桥应该经过严格的测试和老化实验，以保证其可靠性。
3.预防措施与故障诊断
3.1使用合适的过电压保护装置
为了防止过电压损坏整流桥，建议在电路中安装浪涌保护器或稳压器等保护装置。
3.2设计合理的过载保护
整流桥应配备合适的过载保护装置，比如熔断器或断路器，以便在电流超过安全范围时迅速切断电源，防止损坏。
3.3提高散热效果
确保整流桥装置有良好的散热设计，如散热片、风扇等，以维持在安全温度下运行。
3.4避免电气振动
在设计电路时，尽量减少快速开关大功率负载，以减少电气振动对整流桥的影响。
3.5选用优质产品
采购时，选择信誉良好、品质可靠的整流桥产品，注意查看其电气参数是否满足使用需求。
3.6故障诊断与更换
一旦发现整流桥性能下降或损坏，应及时进行故障诊断。可以使用万用表测量二极管的正向和反向电阻，判断其是否正常工作。若损坏，则需更换新的整流桥。
4.
整流桥的损坏原因多样，通过了解其工作原理和常见损坏原因，我们可以采取相应的预防措施。选择合适的保护装置、提高散热效果、使用高质量的整流桥产品，并进行定期的维护检查，都是确保整流桥稳定工作的关键步骤。一旦发现故障，及时诊断和更换是避免更大损失的正确做法。只有这样，我们才能确保整流桥的安全、可靠和高效运行。
